No3		理科(電気)	磁界

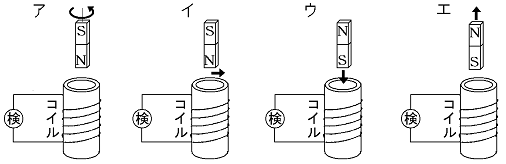

問1	(1)	下図のように電流と磁界について調べた。 次のア～エで，棒磁石を矢印の向きに動かしたとき，右図と同じ向きに電流が流れるのはどれか。 答え： ア イ ウ エ
	(2)	この実験のような現象を何というか。 答え：
	(3)	このとき流れる電流を何というか。 答え：
	(4)	棒磁石をコイルの中に入れたまま動かさないとき問題3の電流は流れるか。 答え： 流れる 流れない
	(5)	電流が流れるのは，コイルの何が変化したからか。 答え：

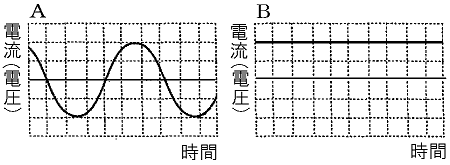

問2	(1)	下の図は，2種類の電流をオシロスコープで見たときのようすである。 Aのような電流を何というか。 答え：
	(2)	Bのような電流を何というか。 答え：
	(3)	変圧器で電圧を簡単に変えることができるのは，A，Bのどちらか。 答え： A B

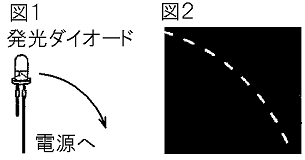

問3	(1)	図1のような装置を電源につなぎ，装置をすばやく動かして発光ダイオードを観察すると，図2のようになった。 図2より，電源から流れる電流は，直流か交流か。 答え： 直流 交流

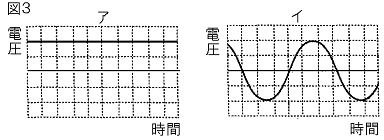

	(2)	この電源の電流をオシロスコープで調べたようすを表しているのは，図3のア，イのどちらか。 答え： ア イ
